华杉音视频助力水果湖一中多功能厅舞台灯光及会议扩声项目

2023-11-27 15:03:15



640

湖北省水果湖第一中学

voice reinforcement

  湖北省水果湖第一中学成立于2001年,坐落在秀丽的东湖之滨,隶属于湖北省教育厅,其前身是创办于1958年的武昌水果湖中学( 省级重点中学、省级示范学校、中国名校 )。




  会议室应用了HUASHAN(华杉)会议发言系统、专业扩声系统、中控矩阵切换系统,科学合理搭配,操作简化便捷,实现电子信息领域发展态势、企业核心技术及研发能力等方面的高效互动交流。

本次项目是一中多功厅建设舞台灯光项目,在招标中我们HUASHAN华杉品牌产品技压群雄,在项目招标中助力中标方成绩最优一举成为第一中标人。

该演厅面积约1000平米,涉及到会议发言系统、专业扩声系统、中控矩阵系统、舞台灯光等多个系统。用作日常开会,演讲讨论、路演活动的开展等。

640(1)



会议发言系统



采用1套“1+1+7”的无线数字会议系统:

HUS-WG-242M系列:1台无线会议主机,用于控制管理单元、混音等。

HUS-WG-241C系列:1支无线主席单元,用于控制会场气氛,管理代表发言单元和报告席 专用,具有优先强切权限,便携式桌面安装。

HUS-WG-241D系列:7支无线代表单元,满足与会人员的发言需求,便携式桌面安装。

HUS-DW-9002T系列:1台充电箱,为话筒单元充电,一次可同时为4支代表单元充电。

HUS-UR92S系列:3套一拖二无线手持话筒,作为数字会议系统的补充,用于移动发言。

HUS-HT-5100系列:2台天线放大器,为高效的强滤波电路,有效过滤与隔离了工作范围外的干忧信号的输入。

清单



专业扩声系统



  演厅的扩声系统中采用4+1线阵及辅助音箱来完成、可保证每个角落的声场听觉均匀,不出现失真、偏音、混音、回响等不佳音响效果。另外还在舞台上设计了返听音箱、台唇音箱、拉声像音箱。

线阵列和普通音箱区别是辐射角度不同, 可以在宽频带内恒定地保持窄的垂直指向性。一般用于场地比较大的地方, 使后排的听众和前排的听音效果相同。线阵音箱也称为线性整列扬声器。多只音箱可以组合成一个具有相同的振幅与相位的音箱组(线阵组)的音箱叫做线阵音箱。线性阵列是一组排列成直线、间隔紧密的辐射单元,并具有相同的振幅与相位。线阵音箱主要用于大型运动会、大型演出现场等场地。线阵音箱在主轴垂直平面指向性呈窄波束,能量叠加可以远距离辐射。而线性列的弯曲部分下端覆盖近区,形成自近而远的覆盖。线阵音箱声音覆盖范围广,但是本质上并没有改变音质,因为他也无法忽视相互干涉的问题。

辅助音箱主要是配合主扩起到辅助补声的作用。

返听音箱称舞台监听音箱、反馈音箱,一般用在舞台或歌舞厅供歌手或乐队成员监听自己演唱或演奏声音。它的作用就是可以让音乐伴奏及时反馈到歌手或乐手的耳朵里,让歌手的唱声和伴奏同步进行,不至于出现过多延迟造成的节奏落后。

台唇音箱主要用途是,线阵挂顶,前排会有1-3排观众席听不到声音,通过台唇音响来补声。

拉声像音箱起到承上启下的作用,覆盖台唇和线阵音箱之间的衔接。

超低音箱主要用途是演艺,观看电影,出低音效果用箱设计采用:

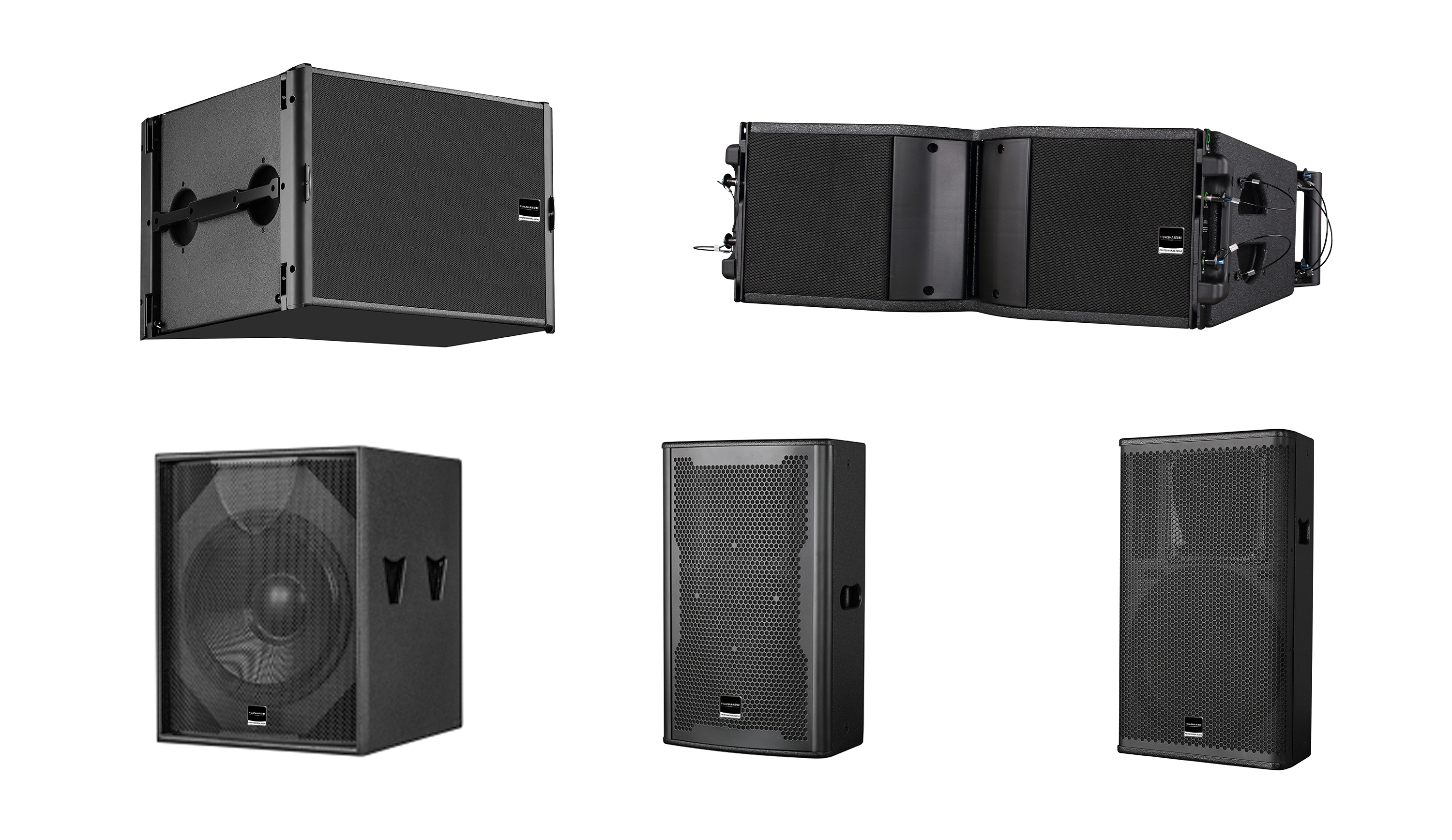

HUS-MAL-208系列:8只双8寸线阵音箱

HUS-MAL-18系列:2只单18寸线阵低音音箱

HUS-TRX30TRX系列:2只15寸全频拉声向音箱

HUS-TRX252系列:2只12寸返听音箱

HUS-TRX25系列:8只12寸全频辅助音箱

HUS-TRX25系列:2只12寸全频台唇音箱

HUS-MH-18G系列:2只18寸低音音箱作为扩声音箱。

安装于会议室保证会场声音覆盖。

音箱

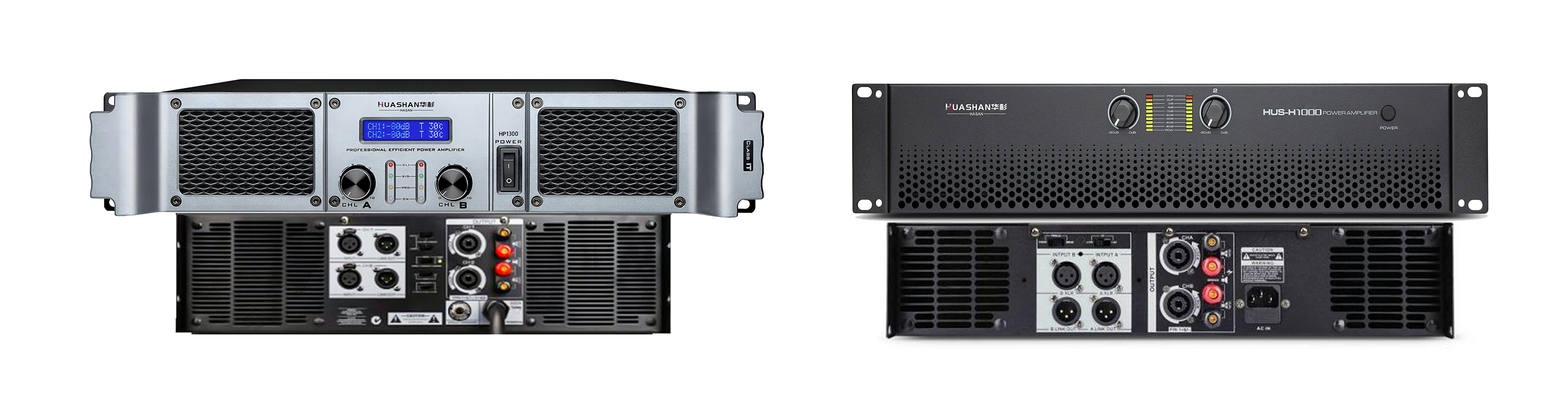

HUS-F-1800系列:1台二通道1800w、

HUS-F-1300系列:4台二通道1300w、

HUS-E-1000系列:1台二通道功放1000W、

HUS-E-800系列:1台二通道功放800W

HUS-E-700系列:6台二通道功放700W、

推动音箱发声。


功放

640(1)640

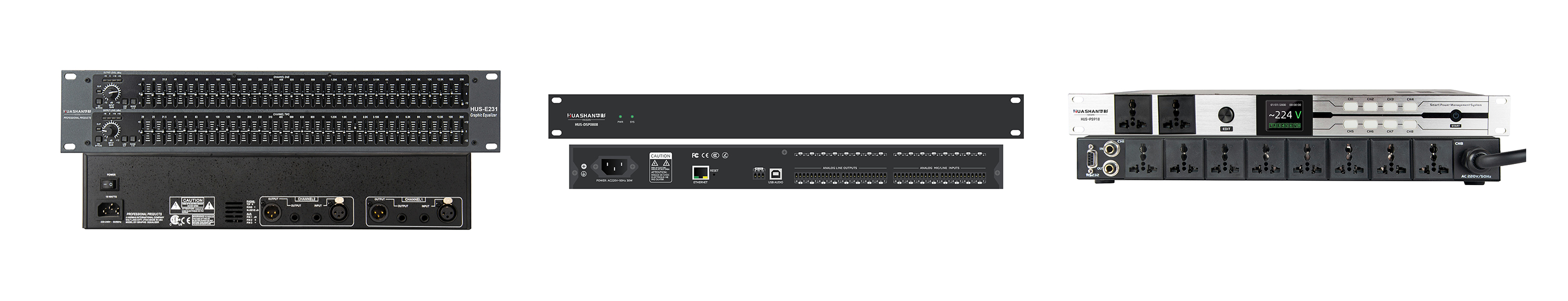

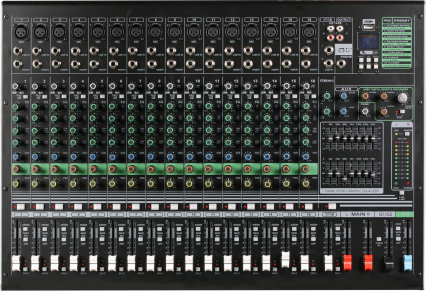

  为了消除啸叫和滤掉背景噪声,采用HUS-PS208系列1台反馈抑制器,采用高速浮点数字音频处理器和先进的子带降噪消除技术,可快速自动完全消除啸叫和背景噪声。结合音源情况选用,HUS-TJ-1604系列1台16路两编组调音台以及HUS-J231系列1台均衡器用于集中管理音频信号,控制音量、混音、处理音频信号再输出到后级设备。其中视频会议终端音频信号接调音台输入接口,调音台通过编组输出给视频会议终端,即可完成本地音频与远端视频会议音频互联互通。HUS-DMT808系列1台16进16出数字音频处理器用于管理调音台的多路输出音频信号,具有噪声门、模式保存及调用,分频及延时等功能,可分别用于降低系统本底噪声,切换会议及演出模式,为低音音响分频输出信号及管理后场音箱输出延时等。为了保证系统运行使用中的稳定性和简化操作程序,专门配置HUS-HD808系列4台8路电源时序器,减低用电设备对输电线路启动产生的冲击电流,确保整个用电系统的稳定安全。


图片10图片11
时序器


中控矩阵系统

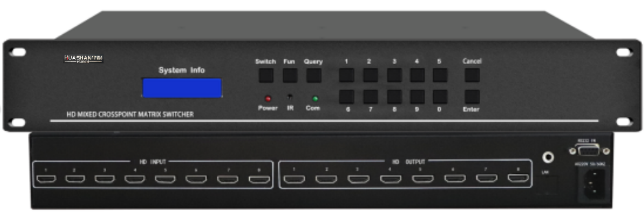

  为了完成众多的显示信号源(输入)和众多的显示设备(输出)之间的任意组合(切换),本方案我们为该会议室配置了一台HUS-WUF-0808系列8进8出高清无缝混插矩阵来控制信号的切换。该高清混合矩阵所有板卡和主板,采用专业高速连接器,电讯级核心数字交换芯片,具有超强的抗干扰及全天候工作能力,配置了2张HDMI输入板卡、2张HDMI输出板卡作为信号的输入输出,满足多种信号需求。

瞬间切换不黑屏,快如电影镜头。另外,还配置了1台高清会议摄像机,用于全场实时摄像。

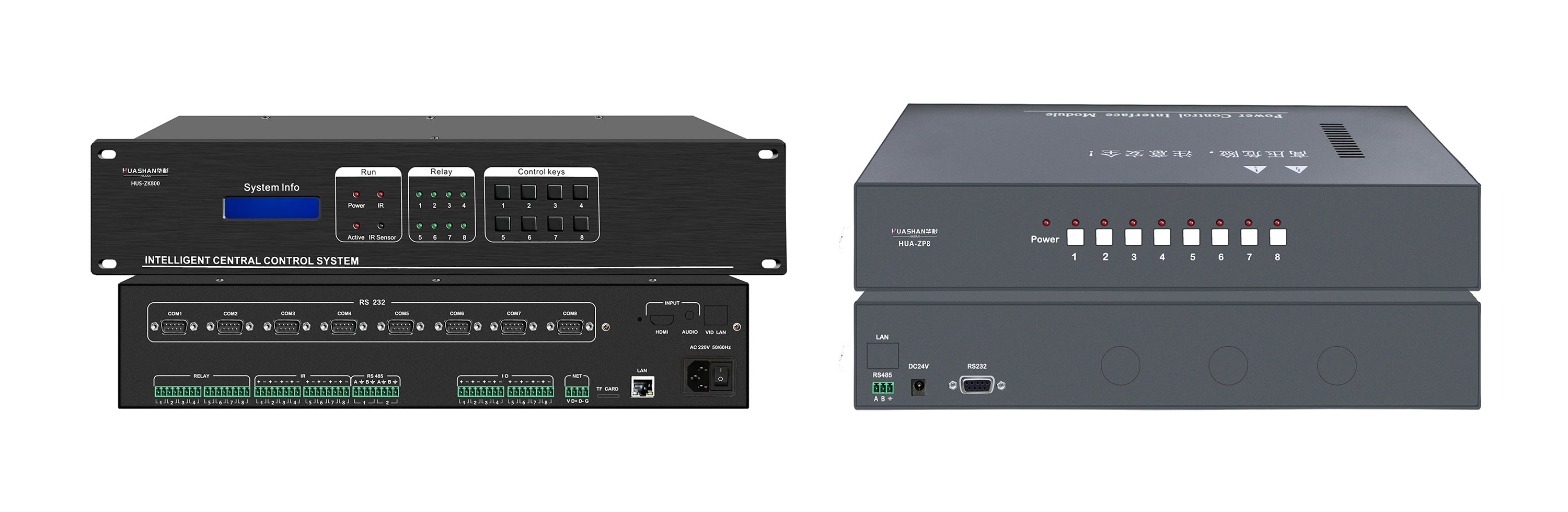

  项目中涉及的音视频固定设备、移动设备数量,为体现智能模式控制的效果、灵活性等,采用1台HUS-DCS-100系列中控主机用于对整个系统设备的控制,1台HUS-DCS-8系列8路电源控制器受控于中控主机,使用户及管理人员通过平板电脑便捷掌控各类复杂的子系统设备的各类操作。
